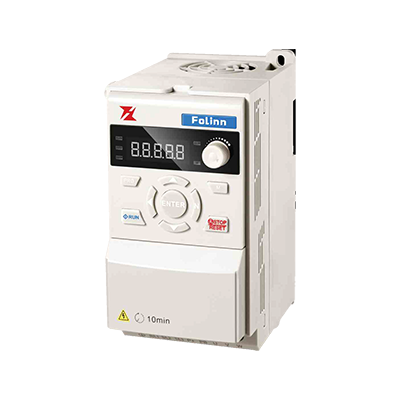

Серия H1
H1 - базовая линейка частотных приводов мощностью 0,75 - 37 кВт со скалярным и векторным управлением. Преобразователи предназначены для работы с однофазными и трехфазными электродвигателями мощностью от 0,75 до 37 кВт при напряжения питающей сети:
- 200...240 В, 1 фаза от 0,75 до 3.7 кВт;
- 200...240 В, 3 фазы от 2,2 до 11 кВт;
- 380...440 В, 3 фазы от 0,75 до 37 кВт
Особенности преобразователей H1:
• Совместимы с электродвигателями: асинхронными, синхронными с постоянными магнитами, однофазными
• Диапазон выходной частоты - от 0 до 1000 Гц
• Высокая несущая частота привода (до 16КГц) позволяет снизить шум при работе электродвигателя
• Контроль напряжения в звене постоянного тока обеспечивает работу при больших просадках входного напряжения
• Простая настройка входов/выходов
Применение
Преобразователи частоты серии H1 подходят для широкого спектра промышленных применений: в текстильных и упаковочных машинах, гравировальных станках, печатных машинах, пищевом оборудовании, деревообрабатывающем оборудовании, вентиляторах и насосах, керамическом
Документация
Folinn H1 Краткое руководство пользователя (на рус.яз)
Folinn H1 Руководство пользователя (Eng)
Модели
Типоразмер | Модель | Вход. напряжение, (В) | Входной ток (А) | Мощность (кВт) | Выходной ток (А) | Двигатель (кВт) |
F1 | H100S20007BX0 | Одна фаза 220V | 8,2 | 0,75 | 5,0 | 0,75 |
H100S20015BX0 | Одна фаза 220V | 14 | 1,5 | 7,0 | 1,5 | |
F2 | H100T20022BX0 |
Одна фаза 220V Три фазы 220V |
23 13,5 |
2,2 | 12,5 | 2,2 |
F3 | H100T20037BX0 |
Одна фаза 220V Три фазы 220V |
38,6 16,5 |
3,7 | 15,2 | 3,7 |
H100T20055BX0 | Три фазы 220V | 24 | 5,5 | 23 | 5,5 | |
F4 | H100T20075BX0 | Три фазы 220V | 37 | 7,5 | 31 | 7,5 |
H100T20110BX0 | Три фазы 220V | 52 | 11 | 45 | 11 | |
F1 | H100T40007BX0 | Три фазы 380V | 4,0 | 0,75 | 3,0 | 0,75 |
H100T40015BX0 | Три фазы 380V | 5,8 | 1,5 | 4,5 | 1,5 | |
H100T40022BX0 | Три фазы 380V | 6,5 | 2,2 | 5,6 | 2,2 | |
F2 | H100T40040BX0 | Три фазы 380V | 12,6 | 4,0 | 10,5 | 4,0 |
F3 | H100T40055BX0 | Три фазы 380V | 16 | 5,5 | 14 | 5,5 |
H100T40075BX0 | Три фазы 380V | 21 | 7,5 | 19 | 7,5 | |
F4 | H100T40110BX0 | Три фазы 380V | 28 | 11 | 26 | 11 |
H100T40150BX0 | Три фазы 380V | 36 | 15 | 33 | 15 | |
F5 | H100T40185BX0 | Три фазы 380V | 42 | 18,5 | 40 | 18,5 |
H100T40220BX0 | Три фазы 380V | 48 | 22 | 46 | 22 | |
F6 | H100T40300BX0 | Три фазы 380V | 62 | 30 | 58 | 30 |
H100T40370BX0 | Три фазы 380V | 76 | 37 | 75 | 37 |
H100T40007BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 0,75кВт, выходной ток - 3А
H100T40015BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 1,5кВт, выходной ток - 4,5А
H100T40022BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 2,2кВт, выходной ток - 5,6А
H100T40040BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 4кВт, выходной ток - 10,5А
H100T40055BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 5,5кВт, выходной ток - 14А
H100T40075BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 7,5кВт, выходной ток - 19А
H100T40110BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 11кВт, выходной ток - 26А
H100T40150BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 15кВт, выходной ток - 33А
H100T40185BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность -18,5кВт, выходной ток - 40А
H100T40220BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 22кВт, выходной ток - 46А
H100T40300BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 30кВт, выходной ток - 58А
H100TA0370BX0 Преобразователь частоты, напряжение - 3ф 380В, мощность - 37кВт, выходной ток - 75А
H100S20007BX0 Преобразователь частоты, напряжение - 1ф 220В, мощность - 0,75кВт, выходной ток - 5А
H100S20015BX0 Преобразователь частоты, напряжение - 1ф 220В, мощность - 1,5кВт, выходной ток - 7А
H100T20022BX0 Преобразователь частоты, напряжение - 1ф 220В, мощность - 2,2кВт, выходной ток - 12,5А
H100T20037BX0 Преобразователь частоты, напряжение - 1ф 220В, мощность - 3,7кВт, выходной ток - 15,2А
H100T20055BX0 Преобразователь частоты, напряжение - 1ф 220В, мощность - 5,5кВт, выходной ток - 23А
H100T20075BX0 Преобразователь частоты, напряжение - 1ф 220В, мощность - 7,5кВт, выходной ток - 31А
