Интерфейсы и шлюзы CAN-PC с гальванической развязкой

Интерфейсы для связи CAN -PC через LPT, PCI и USB, соединение удаленных сетей CAN через Ethernet

USB-CANmodul…(USB-CANmodul1,USB-CANmodul2,USB-CANmodul8)

обеспечивает наилучшее подключение CAN через USB как к ноутбуку, так и к настольному компьютеру.

USB-CANmodul - быстрый, удобный и надежный аппаратный интерфейс для беспроблемного подключения к CAN-шине.

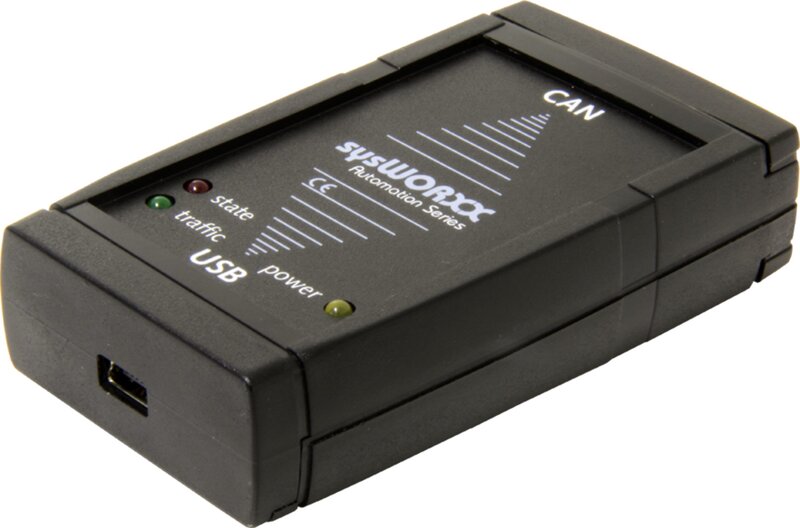

USB-CANmodul1

USB-CANmodul1 служит для подключения персонального компьютера к шине CAN через интерфейс USB. Преобразование USB-CAN осуществляется с помощью встроенного USB контроллера Anchor Chips, CAN контроллера Philips SJA1000 и трансивера high speed 82C252 или одного из low speed трансиверов TJA1054, AU5790. Поддержаны все режимы работы порта USB. Преобразование интерфейса USB в CAN (DIN9) соответствует стандарту CiA DS102. Для модуля разработано ПО CANWinMon - отображает окна Send и Receive и служит для мониторинга сигналов CAN. Питание осуществляется либо от кабеля USB, либо от CAN-шины, к которой подключен модуль.

Hot Plug & Play
Драйверы для Windows 9x/ME/NT/2000/XP
Утилита UCAN Config для управления несколькими USB-CANmodul
Утилита PCAN View для передачи и приема CAN Frames
Демонстрационная программа в исходном коде
Преобразование интерфейса USB в CAN (DIN9) в соответствии со стандартом CiA DS102
CAN контроллер Philips SJA1000
Скорость передачи от 10 кбит/с до 1 Мбит/с CAN-трансивер 82C251 (Highspeed)
Опционально CAN-трансиверы TJA1054, AU5790 (Lowspeed)
Воспринимает оба типа идентификатора: 11 и 29 разрядов
Гальваническая развязка
Опционально порт расширения 8 bit
Размеры 78 x 45 x 18 мм
Светодиодные индикаторы напряжения питания и статуса
Поддержка всех режимов работы порта USB
Питание либо от кабеля USB, либо от CAN-шины

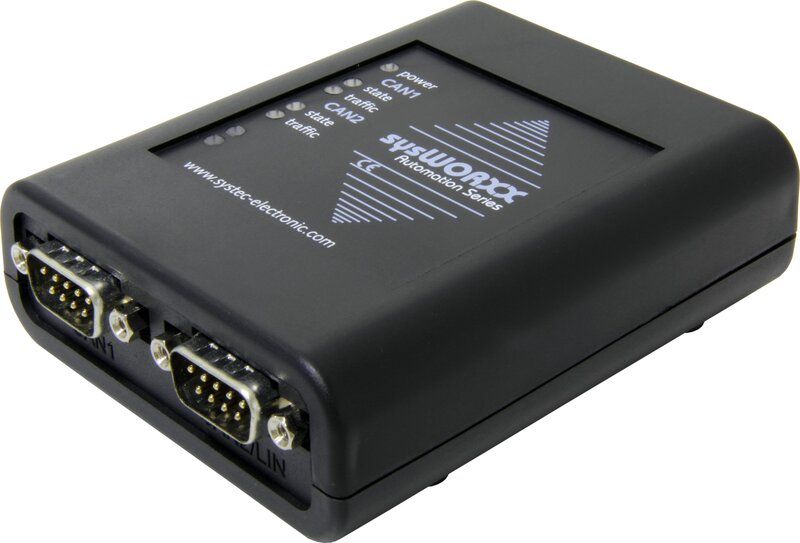

USB-CANmodul2

Драйверы CAN поддерживают “виртуальную сеть”, которая позволяет последовательно подключать приложения к USB-CANmodul2. При этом новые CAN драйверы совместимы сверху вниз с предыдущими версиями.
USB-CANmodul2 имеет специальные буферы сообщений. Таймеры микроконтроллера автономно инициируют передачу сообщений, освобождая от этих задач ОС. Становится возможной работа с синхронным коммуникационным протоколом CANopen Safety Framework и с SRDO (Safety Relevant Data Objects).

2 высокоскоростных CAN интерфейса

Опционально низкоскоростные CAN интерфейсы

Поддерживает режим "listen-only"

Малое потребление питания, питается от USB

Работает с хабами USB2.0

Быстрая и простая Plug&Play инсталляция

Высокоскоростной CAN интерфейс ISO 11898-2

Низкоскоростной CAN интерфейс ISO 11898-3 опционально

LIN интерфейс опционально

Поддержка высокоскоростных CAN трансиверов: 82C251, SN65HVD23x, TLE6250G, TJA1050

Поддержка низкоскоростных CAN трансиверов: TJA1041, TJA1054

Поддержка LIN трансиверов: TJA1020

Поддерживаемые скорости передачи данных: 5 to 1000 kbps

Воспринимает оба типа идентификатора: 11 и 29 разрядов

Гальваническая развязка

Питание от USB

размеры: 78 x 68 x 18 мм

Температурный диапазон: -40°C...+85°C

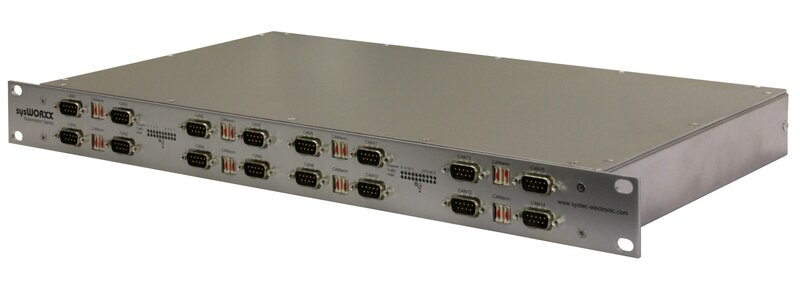

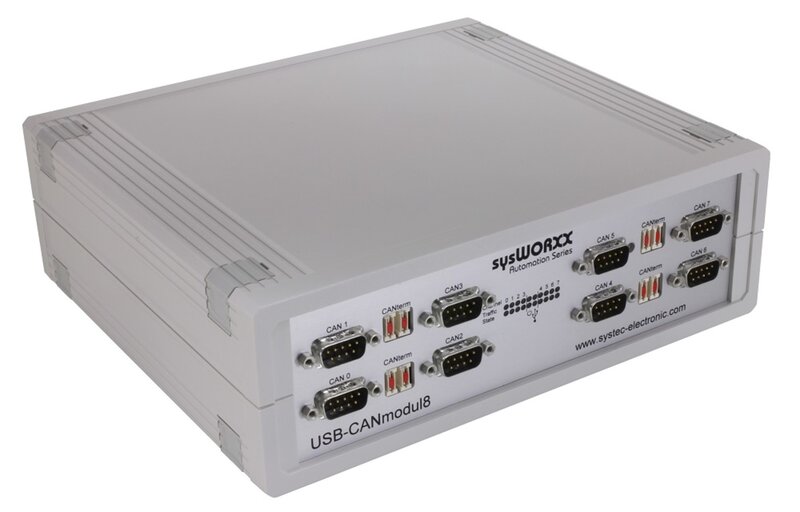

USB-CANmodul8

Также как и все другие версии серии USB-CANmodul, USB-CANmodul8 поддерживает все версии высокоскоростных протоколов CAN, такие как CANopen, SDS, DeviceNet или J1939. PC-драйвер позволяет легко и быстро установить устройство и может поддерживать работу 8 USB-CANmodul8 на одном компьютере одновременно.

8 высокоскоростных гальванически изолированных CAN интерфейсов ISO 11898-2
Воспринимает оба типа идентификатора: 11 и 29 разрядов
Поддерживает режим "listen-only"
Высокоскоростной USB2.0 со скоростью передачи данных до 480Mbps
Быстрая и простая Plug&Play инсталляция
PC-драйвер позволяет легко и быстро установить устройство и может поддерживать работу 8 USB-CANmodul8 на одном компьютере одновременно
Высокоскоростной интерфейс CAN2.0B
Поддерживаемые скорости передачи данных: от 5 до 1000 kbps
Гальваническая изоляция
Поддерживаемые CAN трансиверы: 82C251, SN65HVD23x, TLE6250G, TJA1050
Светодиодные индикаторы питания и CAN трафика
Питание: 85 ... 264 VAC, опционально 9 ... 36 VDC
Температурный диапазон: 0°C...+55°C

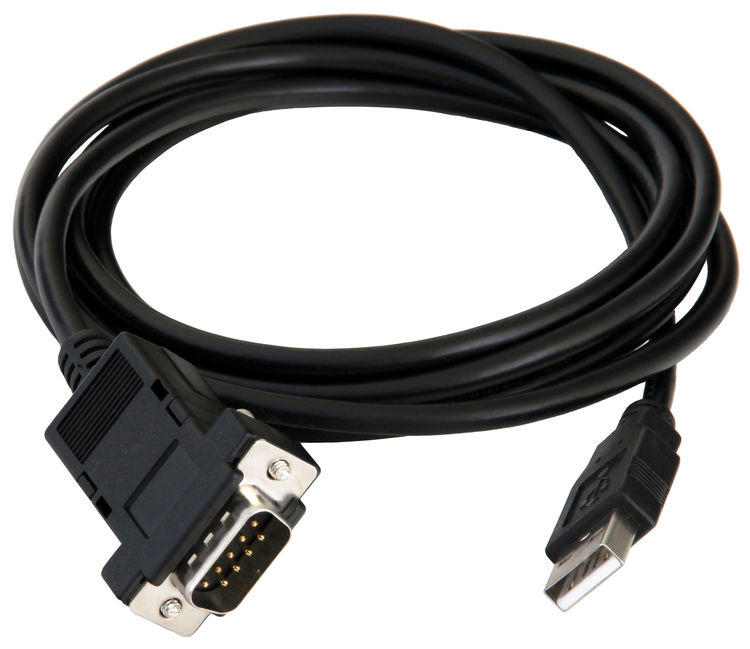

USB-кабель (1,8m)
Документация на CD
Драйверы устройств

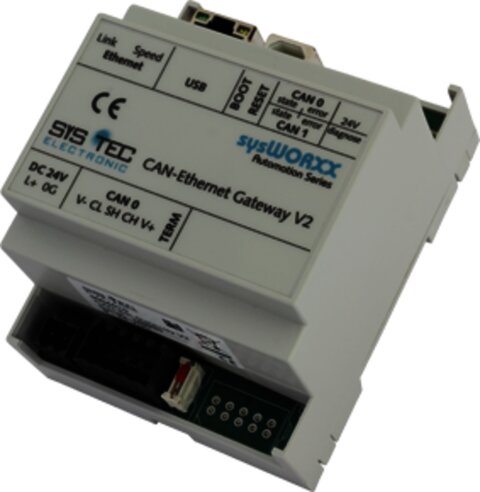

CAN-Ethernet Gateway (с одной или двумя шинами)

универсальный интерфейс PC-CAN интегрирует CAN-шины в существующую сеть Ethernet. Этот шлюз позволяет осуществлять обмен данными между разными CAN-шинами посредством Ethernet. CAN-EthernetGateway (с одной или двумя шинами).Полная совместимость с ПО CAN ProCANopen или PCANview. Конфигурируемая фильтрация позволяет заблокировать не относящиеся к делу сообщения CAN. Последовательность сообщений синхронизируется с помощью меток времени.Удаленный доступ к CAN-Ethernet Gateway осуществляется через telnet или последовательный канал связи (RS232). Предусмотрена защита доступа паролем.

Подключение по принципу Plug & Play
CAN в соответствии с CiA DS102, поддержка CAN 2.0A/B при 1Mbit/s
Подключение к CAN через разъем DB-9 или 5-pin PHOENIX CONTACT
Ethernet - подключение через RJ45 со скоростью 10Mbit/s
Питание: 24VDC +20% -60% / 90mA
Конфигурируемый фильтр сообщений CAN
Конфигурируемое 3-е состояние для переключения приема-передачи
Примеры файлов конфигурации на CD ROM
Интерфейс CANAPI2 позволяет использовать стандартное ПО CAN
Удаленный доступ через telnet или последовательный канал связи
Поддержка соединений multipoint
Передача сообщений об ошибках CAN, конфигурируемый ID CAN
Поддержка протоколов CANopen, SDS, J1939, DeviceNet
Корпус 70 x 100 x 61 мм с возможностью монтажа на DIN рейку
Комплект поставки: CAN-Ethernet Gateway, руководство, CANAPI2 для PC (Win32-DLL), кабель Nullmodem
